Duschfaltwände

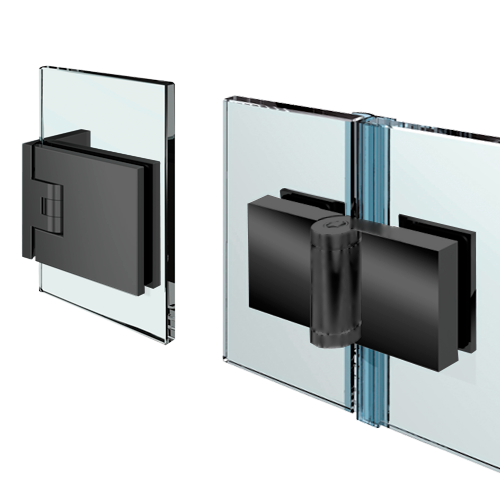

fwflamea+ZNPVD35 Faltwand-Beschlag-Set
Flamea+/Flinter
ZNPVD35 schwarz matt
Ausführung
- bestehend aus:
2 x 8130* Glas/Wand 90° Flamea+-Pendeltürband mit Langlochverstellung
2 x 8162-1f* Glas/Glas 180° Flinter-Anschlagtürband mit 1 Feder, außen öffnend
Merkmale
- Glas/Wand 90°:
beidseitig 90° öffnend, Nulllage mehrfach stufenlos einstellbar, mit Langlochverstellung, verdeckte Verschraubung mit Abdeckkappe - Glas/Glas 180°:
einseitig 180°, außen öffnend, Einrastfunktion in der Nulllage durch Federtechnik
Glasdicke
8 mm ESG
Bemaßung
Faltwandgröße: max. 900 x 2.000 mm oder 1.200 x 1.600 mm
Faltwandgewicht: max. 45 Kg
Varianten
 | Farbe: glanzverchromt | |
 | Farbe: mattverchromt | |
 | Farbe: ZNPVD35 schwarz matt | |
 | Farbe: edelstahlfinish |
Sie haben noch keinen Login? Dann kontaktieren Sie bitte unser Service Team.
Mitteldichtprofil 180°
für 6 - 8 mm Glas
Länge 2.500 mm
mattschwarz durchfärbt
Ausführung
- Kunststoff
- mit gebogener Weichlippe
- mattschwarz durchfärbt
Glasdicke
6 - 8 mm
Bemaßung
Länge: 2.500 mm
Duschtürgriff beidseitig
Ø 32 x 30 mm
mattschwarz
Ausführung
- beidseitig
Merkmale
- zylindrisch
- mit umlaufender Griffmulde
Glasdicke
6 – 10 mm
Bemaßung
Ø 32 x 30 mm: Glasbohrung: Ø 10 mm
Wasserabweisdichtung
für 8 mm Glas
Länge 2.010 mm
5 mm Einstand
schwarz transluzent
Ausführung
- Kunststoff-Wasserabweisdichtung
- mit Schlauch
- schwarz transluzent
- mit geringem Einstand
Glasdicke
8 mm
Bemaßung
Länge: 2.010 mm
Einstand 5 mm
Aqua Stop Pro
abdichtender Dübel
8 x 50 mm
HDPE-Material
Ausführung
- Abdichtender Dübel Aqua Stop Pro
- aus HDPE-Material
- für Pauli & Sohn-Duschtürbeschläge
- Der Dübel von TOX in Kombination mit der Schraube 7997A2D6x70TX bietet ein geprüftes System und ist mit vielen Duschtürbeschlägen und sehr vielen Baustoffen kompatibel. Die Schraube hat am Anfang kein Gewinde. Eine Schraube mit durchgängigem Gewinde würde im vorderen Bereich die Dichtflächen zerschneiden. Der verstärkte Schaft wird für die Abdichtung benötigt. Andere Schraubenkombinationen sind nicht zulässig.
Merkmale
- AQUA STOP PRO: dichte Bohrlöcher ohne Silikon
- Abdichtender Allzweckdübel für Befestigungen an gefliesten Wänden und Böden in privaten und gewerblichen Räumen wie Bädern, Duschen, Küchen usw.
- Dübel aus hochfestem und beständigem HDPE Spezialkunststoff
- Der Kragen kann bei Bedarf entfernt werden, ohne das die abdichtende Funktion des Aqua Stop Pro beeinträchtigt wird.
- Doppel-Dichtlippen für optimale Abdichtung zwischen Dübel und Baustoff ohne den Einsatz von Silikon
- optimierte Allzweckgeometrie zur Vereinfachung der Verknotung
- Spezial HDPE-Material: Keine Veränderung der Material-Eigenschaften bei Kontakt mit Wasser
- Kragenbund schützt die Fliese bei der Montage
- acht Keildrehsicherungen am Dübel verhindern das Mitdrehen im Bohrloch
- unabhängig geprüft vom Institut für Wand- und Bodenbeläge „Säurefliesner-Vereinigung e.V.“
- geeignet für:
Beton C 20/25
Vollstein KS 12
Hochlochziegel ≥ Hlz12 (Rohdichte 1 kg/dm³)
Porenbeton ≥ PB2, PP2
Gipskartonplatte 18 mm
Gipskartonplatte 2x 12,5 mm
Gipsfaserplatte 2x 12,5 mm
Bemaßung
8 x 50 mm
VE á 60 Stk.
Duschtürgriff einseitig
28 x 34 x 46 mm, mit Gummianschlag
ZNPVD35 schwarz matt
Ausführung
- einseitig
Merkmale
- eckig mit zweiseitiger Griffmulde
- einseitiger Gummianschlag
Glasdicke
6 – 10 mm
Bemaßung
28 x 34 x 46 mm
Glasbohrung Ø 14 mm
Plattenträger
30 x 16 x 27 mm
für 4 – 8 mm Glas
mattschwarz
Ausführung
- Rückwandstärke: 3 mm
- Klemmschraube silberfarbig
Glasdicke
4 – 8 mm
Bemaßung
30 x 16 x 27 mm
Belastungswerte:
für Glasdicke 6mm bei 2 Haltern im Abstand von je max. 300 mm:
Ausladung 100 mm: 7,5 Kg
Ausladung 200 mm: 3,75 Kg
Ausladung 300 mm: 2,5 Kg
Plattenträger
30 x 16 x 27 mm
für 4 – 8 mm Glas
mattschwarz
Ausführung
- Rückwandstärke: 3 mm
- Klemmschraube silberfarbig
Glasdicke
4 – 8 mm
Bemaßung
30 x 16 x 27 mm
Belastungswerte:
für Glasdicke 6mm bei 2 Haltern im Abstand von je max. 300 mm:
Ausladung 100 mm: 7,5 Kg
Ausladung 200 mm: 3,75 Kg
Ausladung 300 mm: 2,5 Kg
Plattenträger
50 x 16 x 27 mm
für 6 – 10 mm Glas
mattschwarz
Ausführung
- Rückwandstärke: 2 mm
Glasdicke
6 – 10 mm
Bemaßung
50 x 16 x 27 mm
Belastungswerte:
für Glasdicke 6mm bei 2 Haltern im Abstand von je max. 300 mm:
Ausladung 100 mm: 7,5 Kg
Ausladung 200 mm: 3,75 Kg
Ausladung 300 mm: 2,5 Kg
Plattenträger
50 x 16 x 27 mm
für 6 – 10 mm Glas
mattschwarz
Ausführung
- Rückwandstärke: 2 mm
Glasdicke
6 – 10 mm
Bemaßung
50 x 16 x 27 mm
Belastungswerte:
für Glasdicke 6mm bei 2 Haltern im Abstand von je max. 300 mm:
Ausladung 100 mm: 7,5 Kg
Ausladung 200 mm: 3,75 Kg
Ausladung 300 mm: 2,5 Kg
Plattenträger
15 x 16 x 27 mm
für 6 – 10 mm Glas
mattschwarz
Ausführung
- Rückwandstärke: 2,5 mm
Glasdicke
6 – 10 mm
Bemaßung
15 x 16 x 27 mm
Belastungswerte:
für Glasdicke 6mm bei 2 Haltern im Abstand von je max. 300 mm:
Ausladung 100 mm: 4,5 Kg
Ausladung 200 mm: 2,25 Kg
Ausladung 300 mm: 1,5 Kg
Plattenträger
15 x 16 x 27 mm
für 6 – 10 mm Glas
mattschwarz
Ausführung
- Rückwandstärke: 2,5 mm
Glasdicke
6 – 10 mm
Bemaßung
15 x 16 x 27 mm
Belastungswerte:
für Glasdicke 6mm bei 2 Haltern im Abstand von je max. 300 mm:
Ausladung 100 mm: 4,5 Kg
Ausladung 200 mm: 2,25 Kg
Ausladung 300 mm: 1,5 Kg
Plattenträger
Ø 20 x 26 mm
für 6 - 10 mm Glas
mattschwarz
Ausführung
- Rückwandstärke: 10 mm
Glasdicke
6 – 10 mm
Bemaßung
Ø 20 x 26 mm
Belastungswert: 2,5 Kg je Träger
zu verwenden sind 4 Träger je Glasplatte, jeweils 2 links und rechts der Glasplatte
Plattenträger
Ø 20 x 26 mm
für 6 - 10 mm Glas
mattschwarz
Ausführung
- Rückwandstärke: 10 mm
Glasdicke
6 – 10 mm
Bemaßung
Ø 20 x 26 mm
Belastungswert: 2,5 Kg je Träger
zu verwenden sind 4 Träger je Glasplatte, jeweils 2 links und rechts der Glasplatte
Streifdichtung
für 8 mm Glas
Länge 2.500 mm
5 mm Einstand
schwarz transluzent
Ausführung
- Kunststoff Streifdichtung mit Balg
- schwarz transluzent
- mit geringem Einstand
Glasdicke
8 mm
Bemaßung
Länge: 2.500 mm
Einstand 5 mm
Duschtürgriff beidseitig
28 x 30 x 46 mm, mit Gummianschlag
ZNPVD35 schwarz matt
Ausführung
- beidseitig
Merkmale
- eckig mit zweiseitiger Griffmulde
- einseitiger Gummianschlag
Glasdicke
6 – 10 mm
Bemaßung
28 x 30 x 46 mm
Glasbohrung: Ø 14 mm
Aqua Stop Pro
Senkkopfschraube
6 x 70 mm, TX25
Edelstahl
Ausführung
- Senkkopfschraube Aqua Stop Pro mit optimaler Kopfgeometrie für die häufigsten Anwendungen
- nichtrostender Stahl
- Holzgewinde
- Teilgewinde mit Schaft
- Sternaufnahme für optimale Kraftübertragung
- Der Dübel8x50mmaqua-60 in Kombination mit der Schraube 7997A2D6x70TX bietet ein geprüftes System und ist mit den meisten Pauli & Sohn-Duschbeschlägen und sehr vielen Baustoffen kompatibel. Die Schraube hat am Anfang kein Gewinde. Eine Schraube mit durchgängigem Gewinde würde im vorderen Bereich die Dichtflächen zerschneiden. Der verstärkte Schaft wird für die Abdichtung benötigt. Andere Schraubenkombinationen sind nicht zulässig.
Merkmale
- AQUA STOP PRO: dichte Bohrlöcher ohne Silikon
- Diese geprüften Schrauben mit dem abdichtenden Dübel bieten in Kombination mit den Beschlägen eine sichere Montage, kann das richtige Abdichten nach DIN 18534 gewährleisten und Fehler vermeiden.
Bemaßung
6 x 70 mm
Sternaufnahme TX25
per Pack à 60 Stk.
